Sensores de Temperatura



Implementados en pequeñas placas de circuito impreso cubiertas por metacrilato transparente; manteniendo así la estructura original de Nuestras Controladoras Educativas haciendolos más didácticos y manipulables para el alumno.



Caracteristicas del sensor de temperatura.doc
  Sensor de Temperatura

En estas resistencias, cuyo valor ohmico cambia con la temperatura, además de las características típicas en resistencias lineales fijas como valor nominal, potencia nominal, tolerancia, etc., que son similares para los termistores, hemos de destacar otras:

Resistencia nominal: en estos componentes este parámetro se define para una temperatura ambiente de 25º C:
Autocalentamiento: este fenómeno produce cambios en el valor de la resistencia al pasar una corriente eléctrica a su través. Hemos de tener en cuenta que también se puede producir por una variación en la temperatura ambiente.
Factor de disipación térmica: es la potencia necesaria para elevar su temperatura en 1º C. Dentro de los termistores podemos destacar dos grupos: NTC y PTC.

Resistencias NTC: Esta resistencia se caracteriza por su disminución del valor resistivo a medida que aumenta la temperatura, por tanto presenta un coeficiente de temperatura negativo.
Entre sus características se pueden destacar: resistencia nominal de 10 ohmios a 2M, potencias entre 1 microvatio y 35W, coeficiente de temperatura de -1 a -10% por º C; y entre sus aplicaciones: regulación, compensación y medidas de temperaturas, estabilización de tensión, alarmas, etc...

Resistencias PTC: Estas, se diferencia de las anteriores, tiene un coeficiente de temperatura positivo, de forma que su resistencia aumentará como consecuencia del aumento de la temperatura (aunque esto sólo se da en un margen de temperaturas).


  Proyectos tipo

Para automatizar el control de la temperatura del agua en un acuario, piscifactoría, etc, abriendo y cerrando compuertas durante unos tiempos determinados, o conectando calentadores de agua.

Para automatizar el control de la temperatura de productos factibles de fermentación, abriendo y cerrando orificios de ventilación en los depósitos donde están almacenados durante unos tiempos preestablecidos.

Para automatizar el control de la temperatura en granjas, champiñóneras, etc. introduciendo aire frío o caliente, durante unos tiempo determinados.

Para simular el funcionamiento de un horno eléctrico, conectando una resistencia en función de la temperatura, ventilador automático en función de la temperatura.

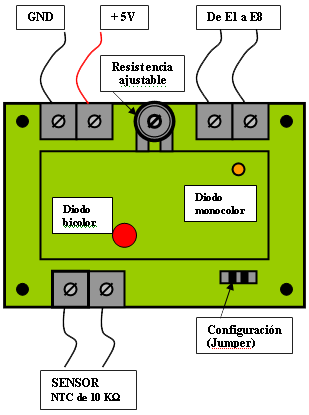

  Esquema

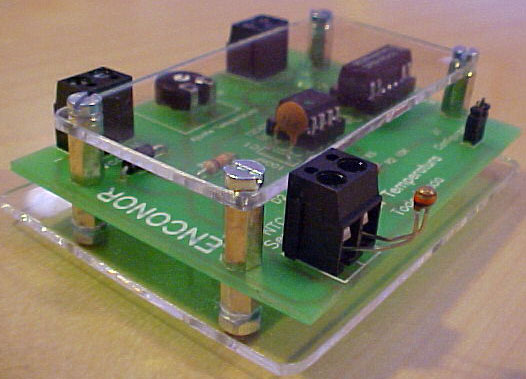

  Fotografía
