 ¿QUE ES VISUAL
ENCONOR? |
El departamento de I+D de ENCONOR
ha desarrollado un lenguaje visual basado en iconos para programar
las controladoras ENCONOR2 y ENCONOR
PLUS.

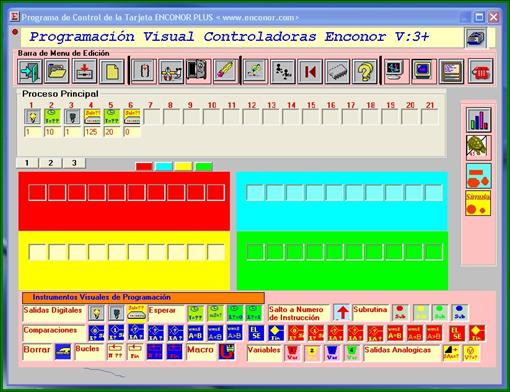

Este lenguaje permite desarrollar todas las potencialidades de
las controladoras sin necesidad de escribir ni una sola línea
de código.
Es especialmente indicado para introducir al alumnado al control
por control por ordenador de una forma sencilla y visual.
| NOVEDADES
DE LA VERSION 3.1 |
Se ha mejorado la colocación de los iconos
en el panel de programación. Ahora símplemente hay
que pinchar un elemento y arrastrarlo al panel del programa. De
igual forma, los elementos ya colocados, se pueden cambiar de
posición facilmente, así como eliminarlos de la
línea de programa arrastrándolos fuera del panel.
Se ha modificado la exportación de los datos capturados,
para poder importarlos más facilmente con excel. Además
permite importarlos también con CALC, hoja de cálculo
de Open Office.
Se ha optimizado la conversión a MSWLOGO de los programas
creados con visual Enconor 3.1
Se han incluido tres entornos de simulación. Para que estos
entornos de simulación sean funcionales el ordenador ha
de tener una controladora conectada.
Esta nueva versión sigue siendo Freeware,
por lo que se puede descargar libremente sin ningún tipo
de coste.
Descargar
el software - Visual Enconor Version 3.1
| NOVEDADES DE LA VERSION 3.0 |
Se ha mejorado notablemente el aspecto visual, facilitando todavía más la programación por iconos, se ha añadido la posibilidad de tomar datos de las entradas analógicas y representarlos gráficamente, además de poder exportarlos a excel para hacer
las gráficas o el tratamiento deseado.
Se ha añadido la posibilidad de programar mediante diagramas de flujo o flujogramas.
Los programas realizados mediante flujogramas se pueden convertir a programas de Iconos,
Los programas realizados mediante iconos se pueden convertir a programas en MSWLOGO.
Este software se puede descargar libremente, por lo que
no supone ningún coste añadido para los usuarios
de nuestras controladoras.
Funciona tanto en Windows 98, como en Windows XP.
Descargar el software - Visual Enconor Version 3
Características:
- Permite programar las acciones de Control a partir de sencillas secuencias visuales de iconos o mediante diagramas de flujo.
- Todos los iconos y símbolos de diagrama de flujo incluyen una ayuda en línea que explica la función del elemento y los posibles parámetros requeridos.
- Permite seleccionar directamente los iconos mediante una ventana de herramientas en pantalla, sin necesidad de escribir ni una sola línea de código.
- Permite corregir, añadir, insertar y borrar los iconos fácilmente si se utiliza la opción de programación por iconos o modificar tanto funciones como líneas si se utiliza la opción de programación por diagrama de flujo

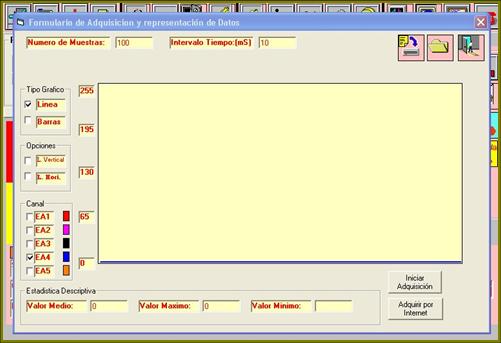

Pantalla de captura y representación de datos analógicos
- Puede capturar datos de las 5 entradas analógicas captados por los sensores y representarlos gráficamente. Además permite guardar los datos capturados en formato universal y exportarlos a otros programas, como EXCEL, para poder manipularlos y crear gráficas de una forma mucho más potente y profesional.
- Seguir en cada momento la ejecución de la secuencia de control mediante el resultante de los símbolos y ejecutar programas en modo paso a paso para seguir cómodamente el proceso.
- Incluye varios entornos de simulación. El entorno de simulación permite utilizar el software VISUAL ENCONOR sin conexión a interface ó a ningún elemento real, posibilitando de ésta manera el trabajo de todo el aula mediante ordenador.
- Los entornos de simulación ofrecen animaciones en pantalla mientras se ejecuta el programa.
- En caso de conectarse la controladora ENCONOR PLUS y un modelo, las entradas y salidas del modelo estarán activas, y la simulación cambiará copiando el modelo real.
- Permite el control total de la controladora de forma manual mediante botones y barras de desplazamiento en pantalla. Además permite visualizar el valor de las entradas analógicas.

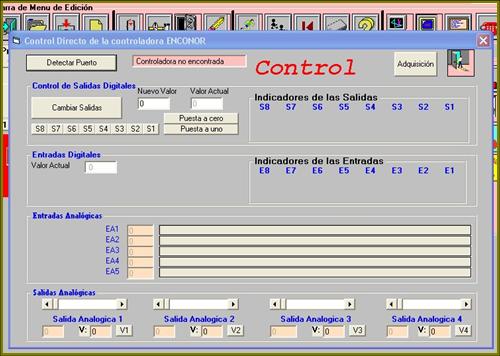

Pantalla de control manual de la controladora ENCONOR
-
Ofrece la posibilidad de generar el código en MSWLOGO partiendo de un programa realizado mediante iconos.
-
Permite maniobrar la controladora ENCONOR PLUS a distancia mediante una conexión a Intranet o Internet. De esta forma podemos manipular las salidas y leer el valor de las entradas de la controladora situada en cualquier parte del mundo con el único requisito de tener una conexión a Internet. Asimismo, se pueden manipular las salidas y leer el valor de las entradas de la controladora situada en un ordenador del aula en red, desde otro cualquiera.
Control a distancia (Servidor telnet)

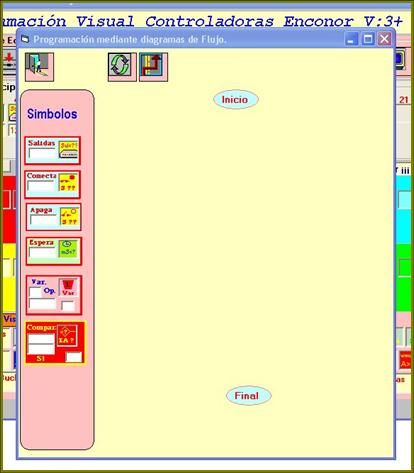

Pantalla de programación por digramas de flujo

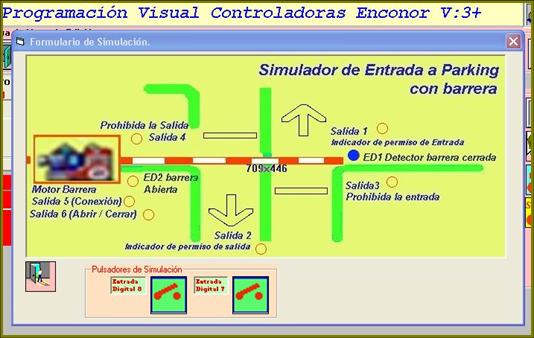

Pantalla del simulador de una barrera

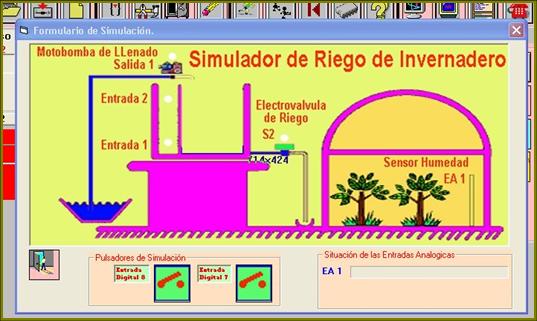

Pantalla de un simulador de riego automatizado
VERSION 2.0
- Capacidad para más cantidad de iconos
- Posibilidad de configurar como Servidor o Cliente de Telnet, permitiendo gobernar a distancia la controladora bajo una red TCP/IP o desde Internet.
|

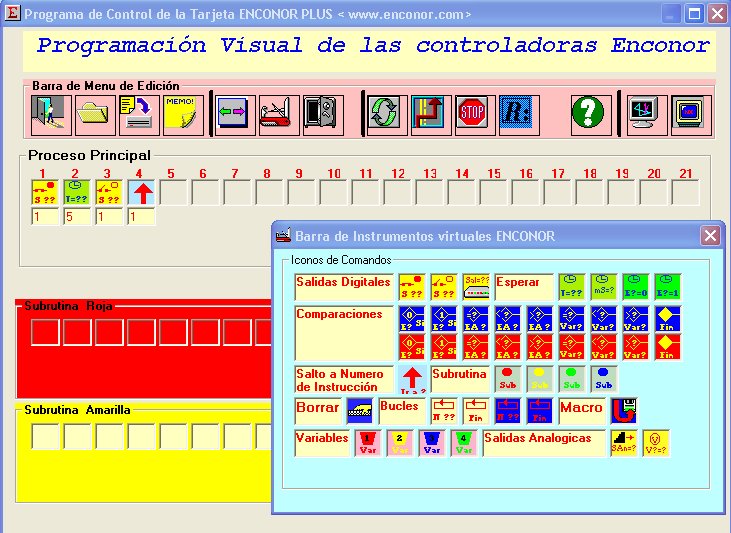

El aspecto que presenta un programa realizado
con lenguaje visual es el siguiente...
Este software se puede descargar libremente, por lo que
no supone ningún coste añadido para los usuarios
de nuestras controladoras.
Funciona tanto en Windows 98, como en Windows XP.
Descargar el software - Visual Enconor Version 2
|
|
